Stampi per pressofusione sono il fondamento della produzione di componenti metallici di precisione. Lo stampo determina direttamente la precisione della parte, la finitura superficiale e l'efficienza produttiva — rendendolo l'investimento più critico in qualsiasi progetto di pressofusione. Che tu stia prototipando un nuovo componente o eseguendo parti automobilistiche in grandi volumi, comprendere i tipi di stampi, i processi di progettazione e i fattori chiave di selezione ti consentirà di risparmiare tempo, costi e rilavorazioni su tutta la linea.
Nella pressofusione, il metallo fuso, tipicamente alluminio, zinco o magnesio, viene iniettato in uno stampo di acciaio ad alta pressione (spesso 10.000–30.000 PSI ). La cavità dello stampo definisce ogni dettaglio geometrico del pezzo finale. Uno stampo mal progettato porta a difetti come porosità, chiusura a freddo, ritiro e incoerenza dimensionale, che aumentano il tasso di scarto e ritardano la produzione.
Uno stampo ben progettato, al contrario, può fornire:
In breve, lo stampo non è un centro di costo: è il fattore abilitante di qualità, ripetibilità e redditività durante l’intero ciclo di produzione.

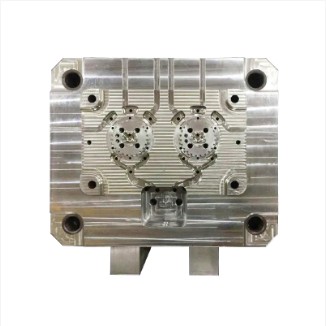

Uno stampo per pressofusione è un assemblaggio complesso. Comprendere il ruolo di ciascun componente aiuta gli ingegneri a ottimizzare sia la progettazione dello stampo che i parametri di processo.
| Component | Funzione | Materiale tipico |
|---|---|---|
| Fustella di copertura (metà fissa) | Supporta il sistema di colata e cancello; rimane stazionario | Acciaio per utensili H13 |
| Matrice espulsore (metà mobile) | Si apre per l'espulsione della parte; ospita i perni di espulsione | Acciaio per utensili H13 |
| Nuclei e inserti | Forma caratteristiche interne, fori, sottosquadri | H13, P20 o carburo |
| Sistema di corridori e cancelli | Incanala il metallo fuso nella cavità | Integrale al blocco dello stampo |
| Perni di espulsione | Spingere la parte solidificata fuori dalla cavità | Acciaio temprato |
| Canali di raffreddamento | Controllare la velocità di solidificazione e il tempo di ciclo | Forato nel blocco dello stampo |
| Prese d'aria e traboccamenti | Rilascia l'aria intrappolata e il metallo in eccesso per ridurre la porosità | Integrale per morire |
Il design del canale di raffreddamento è particolarmente influente: il raffreddamento uniforme riduce la deformazione e riduce il tempo di ciclo del 15–30% rispetto ai layout non ottimizzati.
La scelta del tipo di stampo corretto dipende dal volume di produzione, dalla complessità della parte, dal budget e dai tempi di consegna. Esistono cinque categorie principali utilizzate nel settore.
Gli stampi di prototipazione sono strumenti a cavità singola a basso costo utilizzati per convalidare la geometria e il funzionamento della parte prima di impegnarsi nell'attrezzatura di produzione. Sono generalmente realizzati in alluminio o acciaio dolce (P20), il che riduce i costi e i tempi di consegna. I tempi di consegna sono spesso di 2-4 settimane e i costi degli utensili vanno da $ 1.500 a $ 10.000 a seconda della complessità. La durata prevista dei colpi è limitata, solitamente inferiore a 1.000 colpi, il che li rende adatti solo alla verifica del progetto e non alla produzione commerciale.
L'attrezzaggio rapido colma il divario tra il prototipo e la produzione completa. Utilizzando la lavorazione CNC avanzata e talvolta la stampa 3D in metallo per gli inserti, questi stampi possono essere pronti appena 1-3 settimane . Supportano cicli di produzione brevi da 500 a 5.000 parti, rendendoli ideali per test di mercato, produzione di ponti o componenti speciali a basso volume. La scelta dei materiali include P20 semi-temprato o H13 per una maggiore durata.

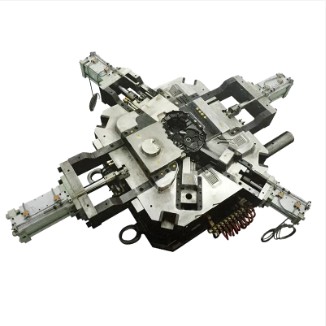

Gli stampi di produzione sono il cavallo di battaglia della pressofusione di grandi volumi. Realizzati in acciaio per utensili H13 completamente temprato (HRC 44–48), resistono Da 100.000 a 1.000.000 di cicli di iniezione a seconda della lega e delle condizioni di processo. Questi stampi possono presentare più cavità (configurazioni a 2, 4, 8 cavità) per massimizzare la produttività. L’investimento è significativo – in genere da $ 20.000 a $ 150.000 – ma il costo per pezzo diminuisce drasticamente su larga scala. Uno stampo di produzione ben mantenuto per una staffa automobilistica potrebbe produrre 500.000 parti nel corso della sua vita.
Le matrici dell'unità utilizzano un supporto principale standardizzato (la "matrice dell'unità principale" o telaio MUD) in cui sono posizionati gli inserti intercambiabili. Questo approccio riduce i costi degli utensili quando un'azienda produce più varianti di parti è necessario sostituire solo gli inserti della cavità, non l'intera base dello stampo . Il cambio degli inserti può richiedere meno di 30 minuti, rendendo questo sistema altamente flessibile per i produttori a contratto o le aziende con diverse linee di prodotti. Gli inserti per stampi unitari costano in genere il 30–50% in meno rispetto a utensili indipendenti equivalenti.
Le matrici di rifinitura sono strumenti secondari utilizzati per rimuovere bava, guide e cancelli dalle parti fuse dopo l'espulsione. Pur non essendo coinvolto nel processo di casting in sé, una fustella di rifinitura mal progettata può danneggiare i bordi della parte o lasciare materiale residuo che richiede finiture aggiuntive. Le matrici di rifinitura sono generalmente realizzate in acciaio per utensili e progettate per adattarsi alla geometria della linea di giunzione della matrice di colata. Per applicazioni con volumi elevati, le presse idrauliche con matrici di rifilatura automatizzate possono elaborare le parti in meno di 5 secondi per ciclo.
La progettazione efficace dello stampo segue un processo di ingegneria strutturato. Saltare alcune fasi, in particolare la simulazione, è una delle cause più comuni di costose rilavorazioni degli stampi.
La fase preliminare inizia con una revisione approfondita del Design for Manufacturability (DFM). Gli ingegneri analizzano il modello CAD 3D per gli angoli di sformo (tipicamente 1–3° per superfici esterne, 2–5° per superfici interne ), uniformità dello spessore della parete (consigliato 2–4 mm per l'alluminio), sottosquadri che richiedono azioni laterali e posizionamento della linea di giunzione. Il feedback tempestivo del DFM impedisce modifiche agli utensili a valle che possono costare 10-50 volte di più da riparare dopo il taglio dell'acciaio.
Il calcolo dell'area proiettata del pezzo (vista perpendicolare alla linea di giunzione) è essenziale per selezionare il tonnellaggio corretto della macchina. La forza di bloccaggio deve superare la pressione di iniezione moltiplicata per l'area proiettata. Una tipica fusione di alluminio a una pressione di iniezione di 10.000 psi su un'area proiettata di 200 cm² richiede circa 200 tonnellate di forza di serraggio — più un margine di sicurezza del 10–20%. Il sottodimensionamento della macchina provoca bagliori; il sovradimensionamento spreca energia e capacità della macchina.
Il volume dello stampo e le dimensioni del blocco sono determinati dall'involucro della parte, dai requisiti di spessore delle pareti, dal posizionamento dei canali di raffreddamento e dall'integrità strutturale dello stampo sotto carico ciclico. I progettisti di stampi calcolano lo spessore minimo dell'acciaio tra la cavità e il confine dello stampo: tipicamente almeno 30–50 mm — per prevenire la rottura dello stampo sotto pressione di iniezione. Le geometrie complesse possono richiedere inserti o sollevatori composti da più pezzi per evitare sottosquadri.
I moderni software di simulazione della pressofusione (come MAGMASOFT, ProCAST o Flow-3D) combinano la fluidodinamica computazionale (CFD) con modelli termici e reologici semi-empirici. Questi strumenti prevedono:
Gli studi dimostrano che la simulazione riduce le prove fisiche sullo stampo del 40-60% , comprimendo significativamente i tempi di produzione. Jieda integra il software CAD/CAM/CAE come pratica standard in tutti i flussi di lavoro di progettazione di stampi.
Al di là delle fasi di progettazione di base, diversi fattori critici separano gli utensili medi da quelli eccezionali:
L'acciaio per utensili per lavorazioni a caldo H13 è lo standard industriale per gli stampi per pressofusione di alluminio grazie alla sua eccellente resistenza alla fatica termica, tenacità e temprabilità. Per le leghe di zinco, P20 è spesso sufficiente. Il materiale dello stampo deve resistere cicli termici ripetuti dalla temperatura ambiente a 600–700°C (sulla superficie della cavità) senza rompersi. Le qualità Premium H13 con un controllo più rigoroso della composizione (ad esempio, H13 raffinato ESR) possono prolungare la durata dell'utensile del 20–40%.
Il cancello è tipicamente il punto più stretto in cui il metallo fuso entra nella cavità 1–3 mm di spessore per l'alluminio . La velocità del cancello deve essere controllata (tipicamente 30–60 m/s) per prevenire getti, solidificazione prematura o erosione dell'acciaio dello stampo. Le porte della ventola distribuiscono il flusso in modo uniforme per le parti piane; le porte tangenziali si adattano alle geometrie cilindriche. Le sezioni trasversali dei corridori devono essere trapezoidali per massimizzare la ritenzione del calore e ridurre al minimo la caduta di pressione.
La disposizione del circuito di raffreddamento influisce direttamente sulla durata del ciclo, sulla qualità delle parti e sulla durata dello stampo. Il raffreddamento conformale, in cui i canali seguono il contorno della cavità, è sempre più utilizzato per geometrie complesse e può ridurre i punti caldi fino al 40% rispetto ai canali forati diritti . La temperatura dello stampo deve essere mantenuta a 150–250°C affinché l'alluminio possa bilanciare la velocità di riempimento e la velocità di solidificazione. I sensori di temperatura incorporati nello stampo consentono il controllo del feedback in tempo reale.
La nitrurazione della superficie della cavità (a una profondità di 0,1–0,2 mm, HV 900–1100) riduce la saldatura (l'adesione dell'alluminio allo stampo) e migliora la resistenza all'usura. I rivestimenti PVD come CrN o TiAlN possono prolungare ulteriormente la durata della superficie. Gli agenti distaccanti, spruzzati come una pellicola sottile a ogni ciclo, devono essere compatibili con la lega e la geometria della parte per evitare accumuli.
Uno tiraggio insufficiente provoca l'adesione delle parti, segni sui perni di espulsione e danni alla superficie. Per le superfici strutturate il tiraggio deve aumentare di circa 1° per 0,025 mm di profondità della struttura . Il posizionamento del perno di espulsione deve essere in corrispondenza delle caratteristiche della parte robusta per evitare deformazioni durante l'espulsione. Le piastre estrattori sono preferite per le parti a parete sottile o fragili.
Uno sfiato inadeguato è una delle cause principali di porosità e formazione di bolle superficiali. Canali di sfiato con profondità di 0,05–0,15 mm devono essere posizionati nelle aree di ultimo riempimento della cavità. I pozzi di troppo pieno, piccoli serbatoi collegati alla cavità, catturano il metallo freddo e l'aria dal fronte di riempimento iniziale, migliorando significativamente la qualità superficiale e strutturale della parte finale.

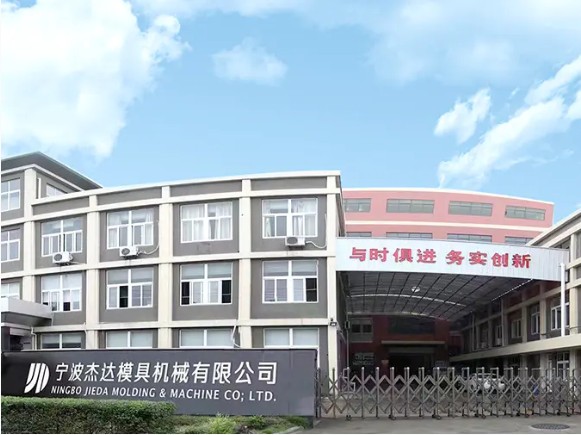

Ningbo Jieda Moulding & Machine Co., Ltd. produce stampi per pressofusione di alluminio e parti pressofuse di precisione dal 1987, accumulando oltre tre decenni di esperienza ingegneristica. Con sede a Beilun, Ningbo, ampiamente riconosciuta come la "città natale degli stampi per pressofusione" della Cina, Jieda opera da un Struttura di 12.000 m² con immobilizzazioni superiori a 70 milioni di RMB .
Il parco attrezzature dell'azienda comprende più di 80 macchine: centri di lavoro CNC di precisione, elettroerosione CNC, taglio a filo, macchine di bloccaggio stampi e macchine automatiche per pressofusione Lijin di Hong Kong presso 200T, 280T, 400T, 500T, 800T e 1600T forza di serraggio: consente la produzione di componenti che vanno dai piccoli connettori ai grandi getti strutturali.
Il flusso di lavoro di progettazione di Jieda integra strumenti di simulazione PRO/E CAD, CAM e CAE durante tutto il processo di progettazione dello stampo, allineandosi alle migliori pratiche descritte in questo articolo. L'azienda tiene Certificazione del sistema di gestione della qualità IATF16949 , con un modello di gestione a circuito chiuso che copre la prevenzione dei rischi, la chiarezza degli obiettivi, la definizione dei processi, i dati oggettivi e il miglioramento continuo.
Le categorie di prodotti includono accessori automobilistici, alloggiamenti di motori, componenti pneumatici, involucri di apparecchiature di comunicazione, alloggiamenti di riduttori, componenti fotovoltaici per nuove energie e apparecchi di illuminazione. Le parti vengono esportate nel file Stati Uniti, Germania, Italia, Regno Unito, Francia, Polonia, Finlandia, India, Australia e in altri mercati, ottenendo costantemente elogi per la precisione dimensionale, la finitura superficiale e la puntualità delle consegne. Jieda è riconosciuta come un'impresa chiave nel settore della produzione di stampi nel distretto di Beilun, Ningbo.
Per le leghe di alluminio, uno stampo di produzione di acciaio H13 adeguatamente mantenuto dura in genere Da 100.000 a 500.000 colpi . Le matrici in zinco possono superare 1.000.000 di cicli a causa delle temperature di fusione più basse. La durata dello stampo dipende in larga misura dalla scelta del materiale, dalla progettazione del raffreddamento, dal trattamento superficiale e dai programmi di manutenzione preventiva.
I tempi di consegna per gli utensili di produzione variano da Da 6 a 14 settimane a seconda della complessità della parte, del numero di cavità e della capacità del produttore. La prototipazione e gli stampi per attrezzaggio rapido possono essere completati in 2-4 settimane. Fornire dati CAD 3D completi e finalizzati all'inizio del progetto è il modo più efficace per ridurre i tempi di consegna.
Le leghe più comunemente utilizzate nella pressofusione sono l'alluminio (ad esempio A380, ADC12), lo zinco (ZA-8, serie Zamak), il magnesio (AZ91D) e le leghe a base di rame. L'alluminio è il più diffuso e rappresenta circa L'80% di tutte le parti pressofuse in peso a livello globale . Ciascuna lega impone esigenze termiche e chimiche diverse al materiale dello stampo e al trattamento superficiale.
SÌ. Le tecniche di riparazione comuni includono la saldatura TIG con barre di apporto compatibili, la saldatura laser per riparazioni di precisione e la rilavorazione di superfici usurate. Manutenzione preventiva: lucidatura, rinitrurazione e lavaggio del canale di raffreddamento ogni 20.000-50.000 colpi — riduce significativamente i costi di riparazione non pianificati e prolunga la durata complessiva dello stampo.
Il MOQ varia in base al produttore e alla complessità della parte. Per i progetti di attrezzature di produzione personalizzate, molti produttori, incluso Jieda, possono accogliere ordini a partire da poche centinaia di parti una volta completate le attrezzature, con prezzi strutturati per riflettere l'ammortamento delle attrezzature. I programmi ad alto volume hanno prezzi separati dai progetti a basso volume o NPI (introduzione di nuovi prodotti).
