Design, tipi, componenti e come scegliere il produttore giusto

Cos'è la pressofusione?

La pressofusione è un processo di produzione di metalli ad alta precisione in cui il metallo fuso, più comunemente alluminio, zinco o magnesio, viene iniettato ad alta pressione in uno stampo di acciaio riutilizzabile chiamato stampo. Il risultato è un parte metallica dimensionalmente accurata e con superficie liscia prodotto ad alto volume con una post-elaborazione minima. La pressofusione è ampiamente considerata come uno dei metodi più efficienti per produrre componenti metallici complessi su larga scala.

A differenza della fusione in sabbia o della fusione a cera persa, la pressofusione utilizza stampi permanenti in grado di produrre da migliaia a milioni di parti identiche. Le pressioni di iniezione tipiche vanno da Da 1.500 a 25.000 PSI e i tempi di ciclo possono arrivare fino a pochi secondi per parte, rendendolo ideale per applicazioni di produzione di massa nei settori automobilistico, elettronico e industriale.

Le due varianti principali sono:

• Pressofusione a camera calda – Utilizzato per leghe a basso punto di fusione come zinco e piombo. Il sistema di iniezione è immerso nel metallo fuso, consentendo cicli più rapidi.
• Pressofusione a camera fredda – Utilizzato per metalli con punto di fusione più elevato come alluminio e rame. Il metallo fuso viene introdotto separatamente nella camera di iniezione, riducendo l'usura della macchina.

Componentei di uno stampo per pressofusione

Uno stampo per pressofusione (chiamato anche stampo o utensile) è un assemblaggio di precisione composto da diversi componenti interdipendenti. Comprendere ogni parte è essenziale per valutare la qualità e la longevità dello stampo.

La cavità stessa dello stampo è lo spazio negativo che definisce la geometria della parte finale. Durezza dell'acciaio dello stampo, finitura superficiale e posizionamento del canale di raffreddamento determinare direttamente la qualità della parte e la durata dell'utensile: uno stampo per pressofusione di alluminio ben progettato può sostenere oltre 100.000 stampi prima di richiedere una ristrutturazione.

Tipi di stampi per pressofusione

Non tutti gli stampi per pressofusione sono uguali. Il tipo di stampo appropriato dipende dal volume di produzione, dalla complessità del pezzo e dalla lega da colare.

Stampi a cavità singola

Produce una parte per scatto. Ideale per parti grandi e complesse o per cicli di produzione medio-bassi. Costo iniziale degli utensili inferiore, ma costo unitario più elevato su larga scala.

Stampi multicavità

Produce più parti identiche per colpo, aumentando notevolmente la produttività. A Stampo a 4 cavità , for example, can quadruple output without increasing machine time. Comune nella produzione di elettronica di consumo in grandi volumi o di componenti automobilistici.

Stampi per famiglie

Contiene cavità per parti diverse all'interno di un singolo stampo, in genere componenti assemblati insieme. Utile per ridurre l'investimento in attrezzature quando le parti condividono la stessa lega e gli stessi parametri del ciclo.

Stampi per unità

Sistemi di stampi modulari in cui gli inserti possono essere scambiati. Questi forniscono flessibilità per variazioni di prodotto o iterazioni di progettazione senza sostituire l'intera base dello stampo.

Stampi per prototipi/soft tooling

Realizzato con materiali più morbidi (come i blocchi per utensili in alluminio) per la convalida in fase iniziale. Tipicamente valutato per 500-5.000 colpi , questi stampi consentono la verifica del progetto prima di impegnarsi nella produzione di attrezzature pesanti.

Come progettare uno stampo pressofuso

Una progettazione efficace degli stampi pressofusi richiede un approccio a livello di sistema che bilanci la geometria della parte, il flusso dei materiali, la gestione termica e la producibilità. Una progettazione inadeguata degli stampi è una delle principali cause di difetti dei componenti, scarti e guasti prematuri degli utensili.

Angoli di sformo

Tutte le pareti verticali devono includere un angolo di sformo, in genere 1°-3° per superfici esterne e fino a 5° per superfici interne: per consentire l'espulsione pulita delle parti senza segni di trascinamento o distorsioni.

Uniformità dello spessore della parete

Uno spessore incoerente delle pareti causa velocità di raffreddamento differenziali, portando a deformazioni e porosità. Lo spessore ottimale della parete per la pressofusione dell'alluminio è in genere 2–4 mm . Le transizioni tra le sezioni spesse e sottili dovrebbero essere graduali.

Posizione e dimensione del cancello

I cancelli devono essere posizionati per garantire che la cavità si riempia uniformemente prima che inizi la solidificazione. I cancelli mal posizionati portano a chiusure fredde, errori di funzionamento e porosità indotta da turbolenze. Gli strumenti di simulazione CAE (ad esempio MAGMASOFT, Flow-3D) sono ormai una pratica standard per l'ottimizzazione dei cancelli.

Progettazione del sistema di raffreddamento

I canali di raffreddamento dovrebbero essere posizionati entro 25–40 mm dalla superficie della cavità per massimizzare l’efficienza di estrazione del calore. Il raffreddamento conformato, che utilizza canali che seguono il contorno del pezzo, può ridurre il tempo di ciclo del 20–30% rispetto alla foratura lineare convenzionale.

Strategia di sfogo

Un'adeguata ventilazione previene l'intrappolamento di aria, una delle principali cause di porosità. Le prese d'aria sono in genere 0,05–0,15 mm di profondità — sufficientemente sottile da evitare la formazione di bave metalliche ma sufficientemente largo da consentire la fuoriuscita dell'aria a velocità di iniezione elevate.

Posizionamento della linea di divisione

La linea di divisione definisce il punto in cui si incontrano le due metà dello stampo. Deve essere posizionato in modo da ridurre al minimo la bava, facilitare l'espulsione e mantenere le tolleranze dimensionali sulle superfici critiche. Una linea di giunzione scelta in modo inadeguato può comportare un aumento significativo dei costi di lavorazione secondaria.

Come vengono realizzati gli stampi per pressofusione

La produzione di uno stampo per pressofusione è un processo in più fasi altamente preciso che in genere richiede Da 4 a 12 settimane a seconda della complessità. Ecco il flusso di lavoro di produzione standard:

1. Progettazione CAD 3D – Gli ingegneri modellano la parte e lo stampo utilizzando software come Pro/E (Creo), SolidWorks o CATIA. In questa fase viene eseguita la simulazione del flusso dello stampo.
2. Selezione e approvvigionamento dell'acciaio – L’acciaio per utensili H13 è lo standard industriale per la pressofusione dell’alluminio grazie alla sua eccellente resistenza alla fatica termica.
3. Lavorazione grezza – I centri di lavoro CNC rimuovono il materiale sfuso per creare il blocco dello stampo e le tasche delle cavità.
4. Trattamento termico – L'acciaio per stampi è indurito 44–48 HRC per pressofusione di alluminio, bilanciando durezza e tenacità per resistere agli shock termici.
5. Finitura di precisione – L’EDM CNC (lavorazione per scarica elettrica) e il taglio a filo raggiungono tolleranze fini e geometrie complesse impossibili con la lavorazione convenzionale.
6. Lucidatura e testurizzazione della superficie – Le superfici della cavità sono lucidate o strutturate in base ai requisiti di finitura superficiale della parte.
7. Assemblaggio e prova stampi – Tutti i componenti vengono assemblati e lo stampo viene sottoposto a prove di prova per verificare l'accuratezza dimensionale, il modello di riempimento e le prestazioni di espulsione.
8. Ispezione e verifica dimensionale – L'ispezione CMM (macchina di misura a coordinate) conferma che tutte le dimensioni critiche soddisfano le specifiche prima della consegna.

Ai produttori piace Ningbo Jieda Moulding & Machine Co., Ltd. implementare sistemi CAD/CAM/CAE avanzati insieme a centri di lavoro CNC di precisione e apparecchiature per elettroerosione per garantire che ogni stampo soddisfi tolleranze rigorose in tutte le fasi di produzione.

Migliori pratiche nella progettazione di stampi

Following proven best practices in mold design reduces defects, extends tool life, and lowers total cost of ownership. I principi chiave includono:

• Simula prima di tagliare. La simulazione del flusso dello stampo rileva i difetti di progettazione prima che l'acciaio venga tagliato, evitando costose rilavorazioni. I principali produttori eseguono più iterazioni di simulazione per ottimizzare la posizione del cancello, il bilanciamento del corridore e il profilo termico.
• Design per la sformabilità. Ogni caratteristica della parte dovrebbe essere valutata per il suo impatto sull'espulsione. I sottosquadri dovrebbero essere ridotti al minimo o gestiti con azioni laterali; gli angoli acuti dovrebbero essere arrotondati per ridurre la concentrazione delle sollecitazioni nell'utensile.
• Utilizzare inserti modulari per le zone soggette a usura. Le aree ad alta usura come i punti di accesso e le anime possono essere progettate come inserti sostituibili, prolungando la durata complessiva dello stampo e riducendo i costi di manutenzione fino al 40%.
• Controllare l'equilibrio termico. Il raffreddamento non uniforme crea restringimenti e deformazioni differenziali. I circuiti di raffreddamento controllati a zone devono essere monitorati e bilanciati individualmente.
• Documentare e tenere traccia dei cicli dello stampo. L'implementazione di un programma di manutenzione preventiva basato sul conteggio degli scatti, in genere ogni 25.000-50.000 scatti per l'alluminio, previene tempi di fermo imprevisti e preserva la qualità delle parti.
• Applicare rivestimenti superficiali ove appropriato. La nitrurazione, i rivestimenti PVD o la cromatura sulle superfici delle cavità possono prolungare la durata dell'usura di 2–3 volte nelle applicazioni ad alta temperatura.

Importanza degli stampi per pressofusione

Lo stampo per pressofusione non è una merce: è il capitale principale che definisce la qualità delle parti, l'efficienza produttiva e la redditività a lungo termine. La sua importanza può essere compresa attraverso diverse dimensioni:

Qualità e coerenza delle parti

Uno stampo di precisione produce parti con tolleranze strette fino a ±0,05 mm e finiture superficiali lisce fino a Ra 0,8 μm: livelli di qualità irraggiungibili con la fusione in sabbia o la forgiatura. La ripetibilità dimensionale su milioni di parti è fondamentalmente una funzione della qualità dello stampo.

Economia della produzione

Mentre uno stampo per pressofusione di alluminio di alta qualità può costare tra $ 20.000 e $ 100.000 , il suo costo ammortizzato su 100.000 scatti è spesso di soli centesimi per parte. Uno stampo che si guasta prematuramente a causa di una progettazione o di materiali inadeguati può costare molto di più in termini di tempi di inattività, scarti e riattrezzaggio rispetto a quanto giustificato dal risparmio iniziale.

Time-to-Market

Il tempo di consegna dello stampo è in genere il singolo elemento più lungo del lancio di un prodotto di pressofusione. I produttori che investono in sistemi CAD/CAM avanzati e processi di progettazione paralleli possono comprimere i tempi di consegna degli stampi da 10–12 settimane a un minimo di 4–6 settimane, offrendo un significativo vantaggio competitivo.

Sostenibilità

Gli stampi per pressofusione consentono una produzione quasi perfetta, riducendo al minimo gli sprechi di materiale. I tassi di scarto della pressofusione di alluminio nei processi ben ottimizzati sono generalmente inferiori 5% e la lega è completamente riciclabile: considerazioni chiave poiché i produttori si trovano ad affrontare una crescente pressione ESG.

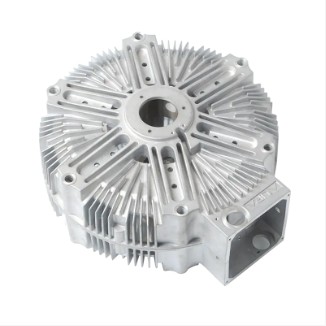

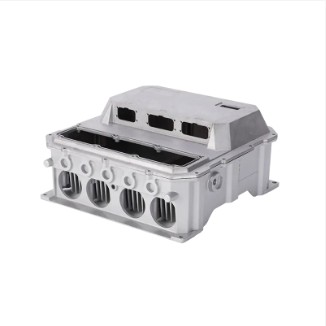

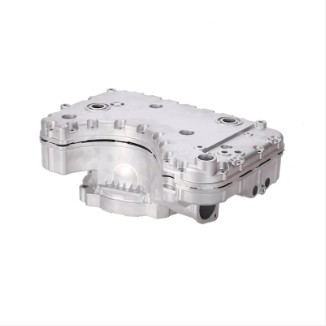

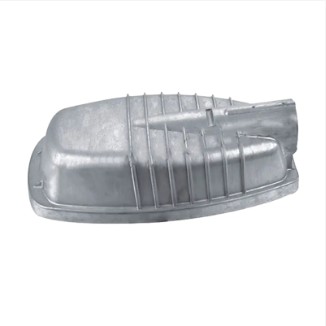

Applicazioni degli stampi per pressofusione

Gli stampi per pressofusione servono una gamma straordinariamente ampia di settori. La loro capacità di produrre rapidamente parti complesse e ad alta resistenza li rende indispensabili nei seguenti settori:

Il portafoglio di prodotti di Jieda abbraccia tutti questi settori, fornendo componenti ad aziende di fama mondiale negli Stati Uniti, Germania, Italia, Francia, Regno Unito, Finlandia, India, Australia e Polonia, a testimonianza della domanda globale di soluzioni di pressofusione di precisione.

Scelta del miglior produttore di stampi per pressofusione

Selezionare il giusto produttore di stampi per pressofusione è una decisione strategica con implicazioni a lungo termine per la qualità delle parti, l'affidabilità della catena di fornitura e i costi. Ecco i criteri critici da valutare:

Capacità tecnica e attrezzature

Cerca i produttori con centri di lavoro CNC di precisione, elettroerosione, taglio a filo e capacità di simulazione del flusso dello stampo . Questi strumenti non sono opzionali per stampi complessi: sono prerequisiti per ottenere una precisione dimensionale ripetibile.

Certificazione del Sistema di Gestione della Qualità

Certificazione IATF 16949 rappresenta lo standard di riferimento per la gestione della qualità dell'industria automobilistica ed è sempre più richiesto dai clienti Tier 1 e OEM di altri settori. Garantisce che il produttore operi un sistema di qualità a circuito chiuso con prevenzione dei rischi documentata, processi chiari e dati oggettivi sulle prestazioni.

Esperienza e specializzazione nel settore

I produttori con una profonda esperienza nel tuo settore specifico (automotive, nuove energie o industriale) comprendono i requisiti normativi, gli standard di tolleranza e le esigenze funzionali specifiche di quel settore. Cerca casi di studio comprovati e referenze dei clienti.

Funzionalità integrata di pressofusione

I produttori che costruiscono stampi e utilizzano macchine per pressofusione offrono un vantaggio significativo: possono convalidare gli stampi sulle proprie attrezzature e ottimizzare contemporaneamente sia gli utensili che i parametri di processo. Jieda, ad esempio, gestisce le macchine Lijin di Hong Kong da 200T a 1600T — consentendo la convalida della produzione su un'ampia gamma di dimensioni delle parti.

Servizi di trattamento e finitura superficiale

Un produttore a servizio completo che offre trattamenti superficiali (anodizzazione, verniciatura a polvere, granigliatura) riduce il numero di fornitori nella catena del valore e semplifica la responsabilità della qualità.

Track record e vantaggio geografico

Fondata nel 1987, Ningbo Jieda Moulding & Machine Co., Ltd. ha sede a Beilun, Ningbo, la "città natale degli stampi per pressofusione" riconosciuta a livello nazionale in Cina. Con oltre 130 dipendenti, più di 80 attrezzature di produzione e immobilizzazioni eccedenti 70 milioni di RMB , Jieda ha l'infrastruttura, l'esperienza e il vantaggio logistico geografico (adiacente al porto di Beilun) per servire i clienti globali in modo efficiente. La certificazione IATF16949 e il modello sistematico di gestione della qualità a circuito chiuso ne fanno un partner affidabile per le esigenti catene di fornitura internazionali.

Quando valuti un produttore, richiedi revisioni della progettazione dello stampo, garanzie sugli utensili e dati documentati sulle prestazioni del numero di colpi: questi sono gli indicatori più chiari dell'affidabilità dello stampo a lungo termine e della fiducia dei fornitori.
